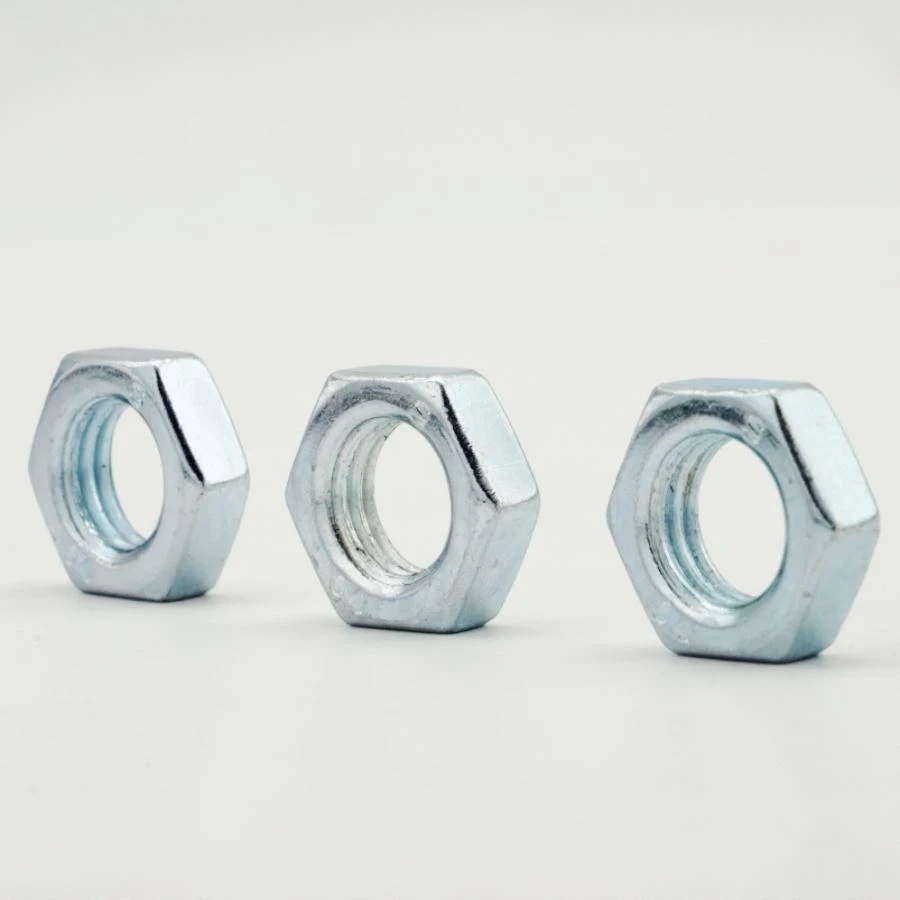

ASME B18.2.2 4. táblázat Hatlapfejű lekvár anyák

ASME B18.2.2 A 4. táblázat meghatározza a hatlapú anyákat, amelyek vékonyabbak, mint a szabványos hatlapú anyák, de vastagabbak, mint a lapos anyák. Kifejezetten egy másik anyához való beszorításra tervezték, hogy megakadályozzák a vibráció hatására bekövetkező kilazulást, így elengedhetetlenek a dinamikus rögzítési rendszerekben.

A szálláslekérdezés elküldése

Termék bemutatása

Általános előírások

Anyagok	Szénacél
Osztály	5, 6, 8, 10
Hatótávolság	1/4" - 1"
Szál	Durva , Finom, Extra Finom, Különleges-Finom
Felület	Sima, horganyzott, tűzi{0}}horganyzott, GEOMET, CINK-NICKLE, DAKROMÁT stb.

Főbb jellemzők

Köztes vastagság a szabványos és a lapos anyák között
Kifejezetten ellenanya-reteszelő funkcióhoz tervezték
Megfelel az ASME B18.2.2 4. táblázatának
Nagy szilárdságú{0}} fokozatokban kapható, beleértve a 2H-t is
Széles körben használják a vibrációnak{0}}hajlamos szerelvényekben

Alkalmazásipar

Nehéz felszerelések és{0}}terepjárók
Vasúti és tranzitrendszerek
Szivattyú és kompresszor szerelvények
Ipari rögzítés vibrációval

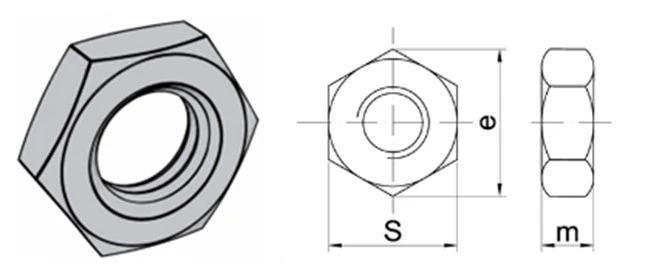

adattáblázat

fresh food_

Méret	1/4"	5/16"	3/8"	7/16	1/2	9/16	5/8"	3/4"	7/8"	1"	1-1/8"	1-1/4"	1-3/8"	1-1/2"	1-5/8"	1-3/4"	1-7/8"	2"	2-1/4"	2-1/2"	2-3/4"	3"	3-1/4"	3-1/2"	3-3/4"	4"
UNC	20	18	16	14	13	12	11	10	9	8	7	7	6	6	6	5	6	4.5	4.5	4	4	4	4	4	4	4
AF min (hüvelyk)	0.428	0.489	0.551	0.675	0.736	0.861	0.922	1.088	1.269	1.450	1.631	1.812	1.994	2.175	2.350	2.538	2.722	2.900	3.263	3.625	3.988	4.350	4.713	5.075	5.438	5.800
AF max (hüvelyk)	0.438	0.500	0.563	0.688	0.750	0.875	0.938	1.125	1.312	1.500	1.688	1.875	2.062	2.250	2.430	2.625	2.813	3.000	3.375	3.750	4.125	4.500	4.875	5.250	5.625	6.000
AC min (hüvelyk)	0.488	0.557	0.628	0.768	0.840	0.982	1.051	1.240	1.447	1.653	1.859	2.066	2.273	2.480	2.679	2.893	3.103	3.306	3.719	4.133	4.546	4.959	5.373	5.786	6.199	6.612
AC Max (hüvelyk)	0.505	0.577	0.650	0.794	0.866	1.010	1.083	1.299	1.516	1.732	1.949	2.165	2.382	2.598	2.805	3.031	3.247	3.464	3.897	4.330	4.763	5.196	5.629	6.062	6.495	6.928
T min (hüvelyk)	0.150	0.180	0.210	0.240	0.302	0.301	0.363	0.398	0.458	0.519	0.579	0.687	0.747	0.808	0.868	0.929	0.989	1.050	1.155	1.401	1.522	1.643	1.748	1.870	1.990	2.112
T Max (hüvelyk)	0.163	0.195	0.227	0.260	0.323	0.324	0.387	0.446	0.510	0.575	0.639	0.751	0.815	0.880	0.944	1.009	1.073	1.138	1.267	1.427	1.556	1.685	1.814	1.943	2.072	2.201
