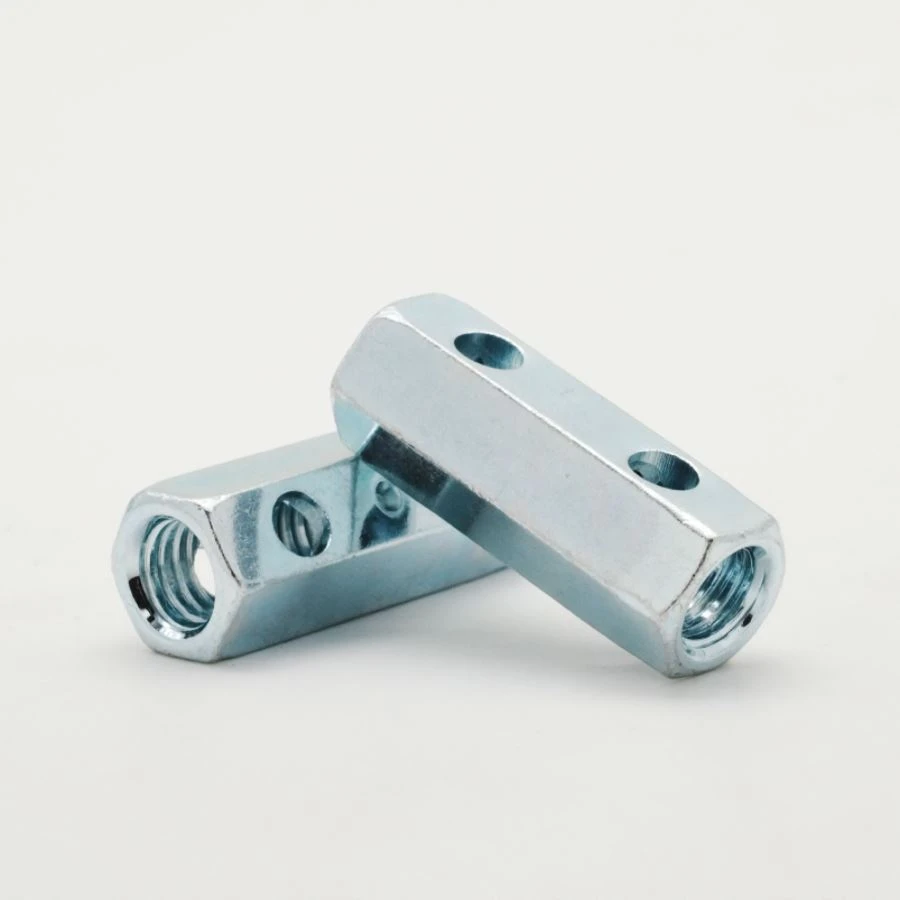

DIN 1479 csatlakozó anyák ellenőrző furattal
A DIN 1479 szabvány két furatú hatlapú csatlakozóanyákat ír elő, amelyeket menetes csatlakozások kiterjesztésére terveztek különféle ipari alkalmazásokban. Ezeknek az anyáknak az egyik végén jobb-menettel, a másikon bal-menettel rendelkeznek, lehetővé téve a menetes rudak biztonságos összekapcsolását. Az oldalakon található két lyuk kampós kulcsokkal vagy speciális szerszámokkal való használatra készült a meghúzáshoz és lazításhoz.
A szálláslekérdezés elküldése
Termék bemutatása
A DIN 1479 szabvány két furatú hatlapú csatlakozóanyákat ír elő, amelyeket menetes csatlakozások kiterjesztésére terveztek különféle ipari alkalmazásokban. Ezeknek az anyáknak az egyik végén jobb-menettel, a másikon bal-menettel rendelkeznek, lehetővé téve a menetes rudak biztonságos összekapcsolását. Az oldalakon található két lyuk kampós kulcsokkal vagy speciális szerszámokkal való használatra készült a meghúzáshoz és lazításhoz.
Általános előírások
| Anyagok | Szénacél |
| Osztály | 5, 6, 8, 10, 12 |
| Hatótávolság | M6 - M36 |
| Szál | Durva , Finom, Extra Finom, Különleges-Finom |
| Felület | Sima, horganyzott, tűzi{0}}horganyzott, GEOMET, CINK-NICKLE, DAKROMÁT stb. |
Főbb jellemzők
- Két oldalsó furat a horogkulcs meghúzásához
- Jobb- és bal-szál kombináció
- Teljes belső menet a teljes hosszon keresztül
- Menetes rúdhosszabbító alkalmazásokhoz tervezték
- Megfelel a DIN 1479 szabványnak
Alkalmazásipar
- Szellőztető rendszer csővezeték szerelés
- A felfüggesztés felszerelése
- Gépészet és szerszámgépek
- Hajóépítési és ipari berendezések
- Általános ipari rögzítés
adattáblázat
| Méret | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
| Coase | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 |
| Finom | 0.75 | 1 | 1.25 | 1.5 | 1.5 | 2 | 2 | 3 |
| Extra Finom | - | 0.75 | 1 | 1.25 | 1 | 1.5 | 1.5 | 2 |
| s min (mm) | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.16 | 35.00 | 45.00 |
| s Max (mm) | 10.00 | 13.00 | 17.00 | 19.00 | 24.00 | 30.00 | 36.00 | 46.00 |
| e Min (mm) | 11.05 | 14.38 | 18.90 | 21.10 | 26.75 | 33.53 | 39.98 | 51.28 |
| m Min (mm) | 29.50 | 34.20 | 44.20 | 54.20 | 74.20 | 94.20 | 114.20 | 123.80 |
| m Max (mm) | 30.50 | 35.50 | 45.80 | 55.80 | 75.80 | 95.80 | 115.80 | 126.20 |
Népszerű tags: din 1479 tengelykapcsoló anyák ellenőrző furattal, Kína din 1479 tengelykapcsoló anyák ellenőrző furattal gyártók, beszállítók, gyár
